主要技术参数

底盘型号

长×宽×高（mm）

后悬

总质量（Kg）

轴距

发动机排放

CA1041P40K50

L1BE6A84

5995*2000*2950

1800

4495

2800

国Ⅵ

上装基本配置

臂架

臂架形式

三节折臂

材料

型材Q345B/4mm

臂架截面

四边形

起伏角度

0°-70°(相对水平面)

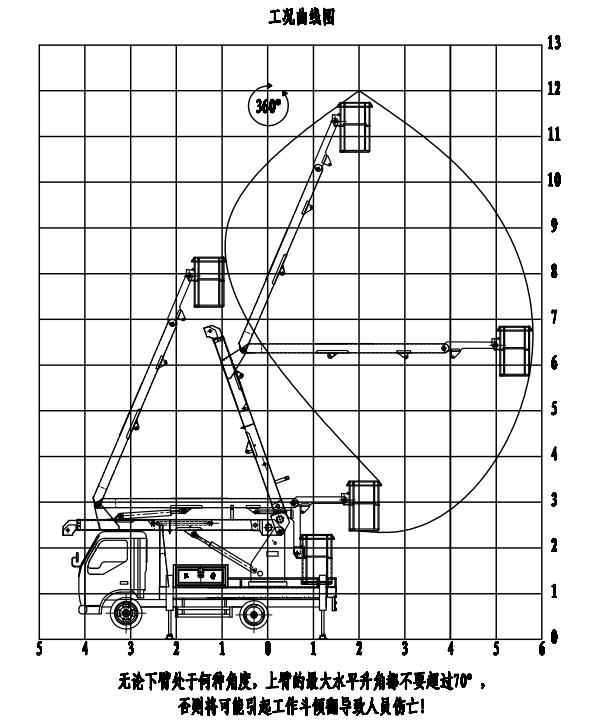

作业工况

最大作业高度

13.5m

最大作业高度时作业幅度

2m

最大作业幅度

5.8m

最大作业幅度时作业高度

5.6m

回转

双向360°连续回转

吊臂

最大起吊质量

900Kg

伸缩起重臂

伸缩长度1m

最大起吊高度

6.4m

最大起吊幅度

5.2m

起升机构

IQKN1B6Y；单绳拉力800 Kg

钢丝绳

（40m）Φ8

吊钩

1T

支腿

支腿型式

前后H型

支腿材料

型材Q345B/5mm

支腿跨距

纵向（mm）：3300，横向（mm）：2700

液压锁

四个支腿都带双向液压锁

支腿频闪灯

4只

车厢

材料

优质碳钢及型材，铺3㎜防滑花纹钢板

工具箱

800*350*400；带不锈钢门锁

围栏

Φ20不锈钢管

踏步

驾驶室侧带上下踏步

侧、后防护

优质碳钢冷弯型材；强度高

轮罩

注塑模具成型，美观，强度高

转台

立臂

低合金钢板拼焊组成

回转支承

单排四点接触球式带外齿，QWD730.20

减速机

涡轮蜗杆式，CW-28

马达

BMP-50

吊篮

额定载荷

≤200Kg

尺寸

长X宽X高（mm）：1080X620X1150

调平形式

外置拉杆机械调平

保险带

一副

调平装置

机械调平，拉杆外置

液压系统

液压油箱

65L；带液位表

齿轮泵

定量泵，流量25ml/r

工作压力

带压力表；16MPa

液压阀组

集成电磁阀组

油缸

10只；带双向平衡阀或液压锁进行锁止，保证安全

操作系统

支腿

手动操作，各支腿可单独可调，上下车互锁

操作方式

手动和电动结合

臂架动作

转台和吊篮电动双位操作

发动机启动、熄火

转台和吊篮双位操作

发动机油门

手动拉线

油漆

知名品牌油漆；颜色光滑，线条美观；

标识及标牌

清晰、醒目、永久不褪色
